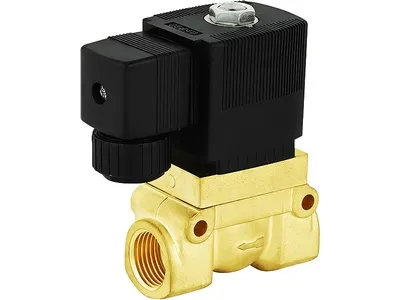

Серия 5404 Клапаны электромагнитные, двухходовые (2/2), латунные
- Пилотного управления, нормально закрытые
- Размер присоединения: 1/4"-1"
- Температура рабочей среды: 150°C (опционально 180℃)
- Рабочее давление: 0.5-5.0 МПа
- Рабочая среда: воздух, вода, масло, газ, пар
Электромагнитные клапаны пилотного управления серии 5404 предназначены для работы при высоком давлении от 0.5 до 50 бар и обладают устойчивостью к высоким температурам. Оснащены управляющим поршнем и уплотнением из тефлона (PTFE), благодаря чему отличаются быстрым срабатыванием, эффективной работой с агрессивными средами и стабильностью при непрерывной и интенсивной эксплуатации. Прочная модульная конструкция гарантирует высокую пропускную способность и точное управление потоком рабочей среды, значительно снижая частоту обслуживания и общие производственные расходы.
- Поддерживают широкий диапазон давления от 0.5 до 50 бар, быстрое срабатывание и стойкость к высокой температуре;
- Модульная конструкция обеспечивает быстрый доступ к ключевым компонентам и простое обслуживание, сокращая время простоя;
- Оптимизированный проточный канал эффективно работает с газами, парами и агрессивными средами, гарантируя высокую пропускную способность и минимизацию потери давления;
- Компактная и прочная конструкция с вариантами резьбы (NPT/BSPP/SAE) и размером порта DN25 подходит для работы при постоянном высоком давлении;
- Сбалансированный зазор поршня повышает надежность работы клапанов при высокой температуре и позволяет использовать их в качестве предохранительных клапанов для компрессоров.
Двухходовой двухпозиционный электромагнитный клапан обеспечивает надежное управление агрессивными средами, высокотемпературными газами и паром (≤150°C / опционально до 180°C) под высоким давлением. Широко используется в качестве предохранительных клапанов для компрессоров, а также в различных промышленных отраслях:
- Гидравлические системы;
- Оборудование для переработки нефти и газа;
- Установки дозирования химреагентов;
- Моющие аппараты высокого давления;
- Промышленные автоматизированные системы управления потоками.

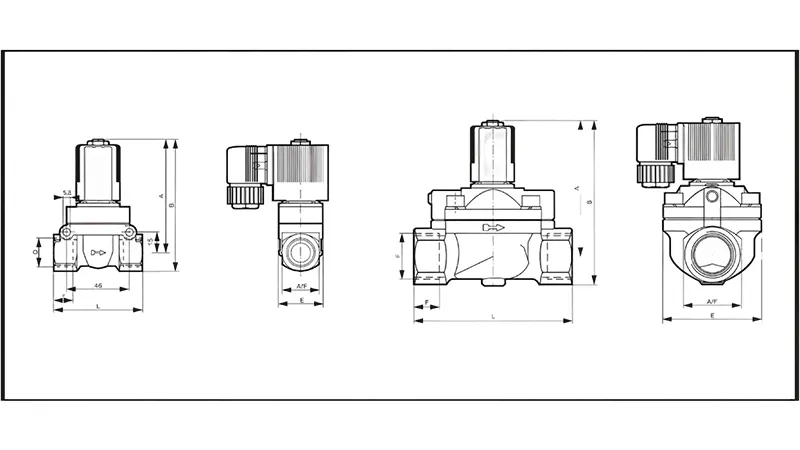

| Модель | Размер присоединения | Диаметр отверстия | A | B | F | E | L | A/F |
|
|
1/2" | 12.0 | 84 | 98 | 13 | 32 | 63.5 | 28 |
|
|
1/2" | 15.0 | 75 | 89 | 13 | 32 | 63.5 | 28 |
|
|
3/4" | 20.0 | 125 | 125 | 16 | 60 | 91 | 41 |
|
|
1" | 25.0 | 125 | 125 | 16 | 60 | 91 | 41 |
| Тип |
|
||
| Принцип работы | пилотного управления | Размер присоединения | 1/4"–1" |
| Серия | 5404 | Принцип действия | нормально закрытый |
| Материал корпуса | Латунь | Электрическое подключение | разъем DIN |
| Тип клапана | электромагнитный | Класс защиты | IP65/IP67 |
| Рабочее давление | 0.5-5.0 МПа | Крепление | требуется кронштейн |
| Материал уплотнений | PTFE | Рекомендуемый способ установки | горизонтально |
| Температура среды | 150℃ | Варианты резьбы | BSP, NPT |
-
Благодаря автоматизированной высокоточной обработке каждый компонент строго соответствует техническим требованиям и отличается долгим сроком службы.
-
Автоматическая пятиосевая обработка с высокоточной полировкой поверхности обеспечивает исключительную соосность клапанов и быстрое время отклика за миллисекунды.
-
Для проверки воздухонепроницаемости электромагнитных клапанов мы используем автоматическое оборудование для испытаний при высоком и низком давлении.
-
Контроль герметичности методом погружения в воду подтверждает возможность длительной и непрерывной работы клапанов без утечек.
-
Для гарантии высокой герметичности изделий мы проверяем выходные каналы клапанов путем погружения в воду.
- Строгий контроль качества: от подготовки сырья до выпуска готового изделия каждый клапан проходит 30 этапов контроля.
- Оперативная поставка: мы гарантируем быструю отгрузку благодаря наличию заготовок для срочных заказов.
- Соотношение цена-качество: благодаря оптимизированным инженерным решениям мы предлагаем качественные изделия по оптимальной цене.
