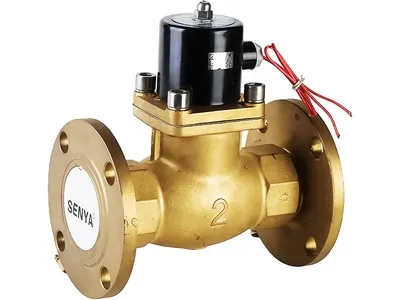

Серия USF Клапаны электромагнитные, двухходовые (2/2), латунные
- С пилотным управлением, нормально закрытые
- Размер присоединения: 1/2"-2" (фланцевое)
- Температура рабочей среды: от -5°C до 180°C
- Рабочее давление: 0.07-1.6 МПа
- Рабочая среда: горячее масло, горячая вода, пар
Электромагнитные клапаны серии USF используются для работы в среде с высокотемпературным паром. Оснащены плунжером с двойной направляющей, что обеспечивает точное центрирование и надежное уплотнение, а также предотвращает деформацию и заклинивание при экстремальном нагреве. Катушка в металлическом корпусе эффективно рассеивает тепло. Фланцевые соединения соответствуют промышленным стандартам трубопроводов и гарантируют безопасную установку. В отличие от традиционных клапанов для высокотемпературных жидкостей, высокотемпературный клапан серии USF обладает повышенной прочностью, увеличенным сроком службы и стабильной работой при непрерывном воздействии высоких температур.
- Плунжер с верхним и нижним уплотнительными кольцами из ПТФЭ устойчив к деформации при высоких температурах и создает надежное уплотнение.
- Двойная направляющая система способствует плавному движению плунжера и предотвращает заклинивание при температурных колебаниях.
- Осмотр и техническое обслуживание внутренних компонентов легко производить через верхний отсек.
- Конструкция с высоковольтным магнитным полем и автоматической балансировкой зазора между плунжером и корпусом клапана гарантирует стабильную работу при высоких температурах.
Клапаны серии USF обеспечивают надежное перекрытие и контроль насыщенного или высокотемпературного пара в условиях высоких температур:
- Оборудование для стерилизации на фармацевтических предприятиях;
- Машины для переработки пищевых продуктов;
- Промышленные сушильные установки.

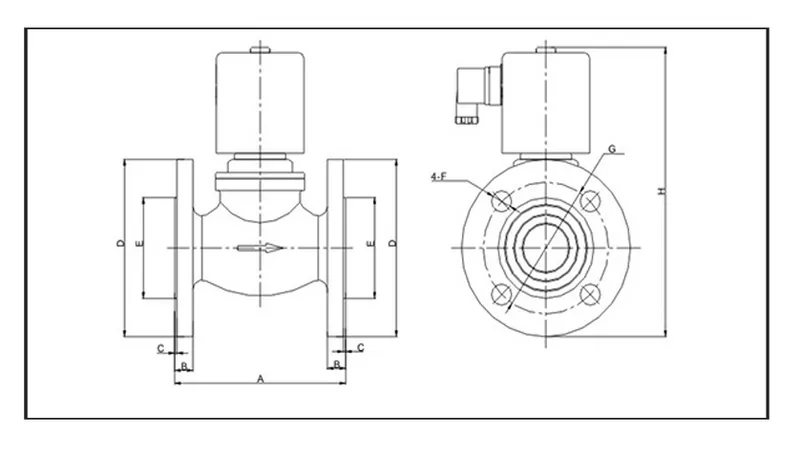

| Модель | A | B | C | D | E | N-F | G | H |
|
|
81 | 12 | 2 | 102 | 56 | 4-14 | 75 | 145 |
|
|
81 | 12 | 2 | 102 | 56 | 4-14 | 75 | 148 |
|
|
91 | 12 | 2 | 115 | 65 | 4-18 | 85 | 156 |
|
|
113 | 16 | 2 | 140 | 78 | 4-18 | 100 | 185 |
|
|
113 | 16 | 2 | 148 | 65 | 4-18 | 110 | 183 |
|
|
168 | 16 | 2 | 165 | 78 | 4-18 | 125 | 216 |
| Примечание: клапаны могут быть установлены в любом положении, если не указаны специальные требования по установке. | ||||||||
| Тип |
|
||
| Принцип работы | пилотного управления | Размер присоединения | 1/2"-2", фланцевый |
| Серия | USF | Принцип действия | нормально закрытый |
| Материал корпуса | Латунь | Электрическое подключение | проволочный вывод |
| Тип клапана | электромагнитный | Класс защиты | IP43 |
| Рабочее давление | 0.07-1.6 МПа | Крепление | требуется кронштейн |
| Материал уплотнений | PTFE | Рекомендуемый способ установки | горизонтально |
| Температура среды | от -5°C до 180℃ | Варианты резьбы | фланцевая |
-
Благодаря автоматизированной высокоточной обработке каждый компонент строго соответствует техническим требованиям и отличается долгим сроком службы.
-
Автоматическая пятиосевая обработка с высокоточной полировкой поверхности обеспечивает исключительную соосность клапанов и быстрое время отклика за миллисекунды.
-
Для проверки воздухонепроницаемости электромагнитных клапанов мы используем автоматическое оборудование для испытаний при высоком и низком давлении.
-
Контроль герметичности методом погружения в воду подтверждает возможность длительной и непрерывной работы клапанов без утечек.
-
Для гарантии высокой герметичности изделий мы проверяем выходные каналы клапанов путем погружения в воду.
- Строгий контроль качества: от подготовки сырья до выпуска готового изделия каждый клапан проходит 30 этапов контроля.
- Оперативная поставка: мы гарантируем быструю отгрузку благодаря наличию заготовок для срочных заказов.
- Соотношение цена-качество: благодаря оптимизированным инженерным решениям мы предлагаем качественные изделия по оптимальной цене.
