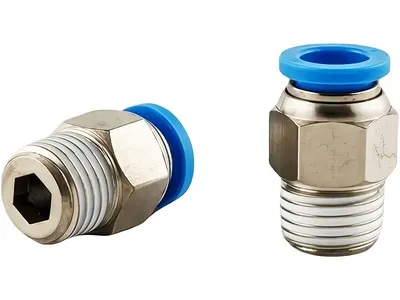

Прямые быстроразъемные соединения
Быстроразъемные фитинги с наружной и внутренней резьбой, быстросъемные соединения для пневматических шлангов- Класс защиты: IP65 (пыле- и влагозащищенное исполнение, подходит для эксплуатации во влажных и запыленных средах)
- Время срабатывания: ≤10 мс (обеспечивает высокочастотное переключение и сокращение времени цикла)
- Рабочее давление: 0,1–1,0 МПа (доступны версии повышенного давления до 1,6 МПа)
- Температура рабочей среды: : от −10 °C до +80 °C (опционально до +120 °C)
Прямые быстроразъемные фитинги - это высокопроизводительные пневматические соединители, предназначенные для промышленной автоматизации, производства и монтажа. Прецизионная конструкция push-in гарантирует быстрый монтаж без использования инструментов, что значительно сокращает время наладки и трудозатраты, обеспечивая при этом надежное и герметичное соединение. Доступна полная костоматизация: выбор материалов, типов отверстий (папа/мама), рабочих параметров, дополнительных функций, внешнего вида и маркировки для удовлетворения любых задач автоматизации.
| Модель | D | R | A | B | S1 | S2 | X |
|
|
4 | M5 | 4 | 22.1 | 10 | 2 | 9.9 |
|
|
4 | M6 | 4.5 | 22.5 | 10 | 2 | 9.9 |
|
|
4 | PT1/8 | 7.5 | 20.3 | 10 | 3 | 9.9 |
|
|
4 | PT1/4 | 9.5 | 19 | 14 | 3 | 9.9 |
|
|
6 | M5 | 4 | 22.3 | 12 | 2 | 11.9 |
|
|
6 | M6 | 4.5 | 23 | 12 | 2 | 11.9 |
|
|
6 | PT1/8 | 7.5 | 20.8 | 12 | 4 | 11.9 |
|
|
6 | PT1/4 | 9.5 | 23.8 | 14 | 4 | 11.9 |
|
|
6 | PT3/8 | 10.5 | 24.2 | 17 | 4 | 11.9 |
|
|
6 | PT1/2 | 13.5 | 26.6 | 21 | 4 | 11.9 |
|
|
8 | PT1/8 | 7.5 | 26.5 | 14 | 5 | 13.9 |
|
|
8 | PT1/4 | 9.5 | 24.7 | 14 | 6 | 13.9 |
|
|
8 | P3/8 | 10.5 | 22 | 17 | 6 | 13.9 |
|
|
8 | PT1/2 | 13.5 | 25.3 | 21 | 6 | 13.9 |
|
|
10 | PT1/8 | 7.5 | 30 | 17 | 5 | 16.9 |
|
|
10 | PT1/4 | 9.5 | 31.3 | 17 | 6 | 16.9 |
|
|
10 | PT3/8 | 10.5 | 28.5 | 17 | 8 | 16.9 |
|
|
10 | PT1/2 | 13.5 | 25.9 | 21 | 8 | 16.9 |
|
|
12 | PT1/8 | 7.5 | 32.1 | 20 | 5 | 19.9 |
|
|
12 | PT1/4 | 9.5 | 34 | 20 | 6 | 19.9 |
|
|
12 | PT3/8 | 10.5 | 30.2 | 20 | 8 | 19.9 |
|
|
12 | P1/2 | 13.5 | 32.2 | 21 | 8 | 19.9 |
|
|
14 | PT1/4 | 7.5 | 36 | 22 | 8 | 21.8 |
|
|
14 | PT3/8 | 10.5 | 35 | 22 | 8 | 21.8 |
|
|
14 | PT1/2 | 13.5 | 33 | 22 | 10 | 21.8 |
|
|
16 | PT3/8 | 10.5 | 37.1 | 24 | 8 | 23.8 |
|
|
16 | PT1/2 | 13.5 | 34.6 | 24 | 10 | 23.8 |
-

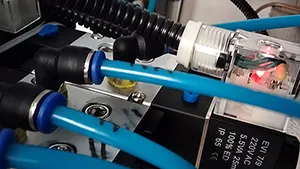

Автоматические формовщики картонных коробовПрямые быстроразъемные фитинги используются для подключения и надежного соединения пневматических цилиндров и других пневматических компонентов оборудования.
-

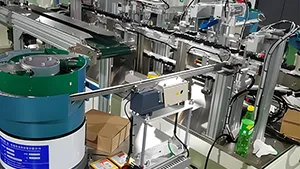

Автоматические винтовертные установкиПрямые быстроразъемные соединения обеспечивают соединение пневматических цилиндров, электромагнитных клапанов и пневматических линий, гарантируя стабильную и бесперебойную работу оборудования.
-
Автоматические сварочные установкиЭлектромагнитный клапан управляет пневматическим цилиндром, фиксирующим печатную плату, а соединение с паяльным узлом выполняется через пневматический фитинг.
- Высокая рентабельность: низкая стоимость продукции за счет массового производства, экономия 30-50% по сравнению с закупкой зарубежных аналогов;
- Изготовление под заказ: разработка по вашим чертежам и образцам (например, высокотемпературные или взрывозащищенные решения);
- Визит на производство: мы рады видеть наших заказчиков на заводе для ознакомления с процессом производства и процедурами контроля качества.
