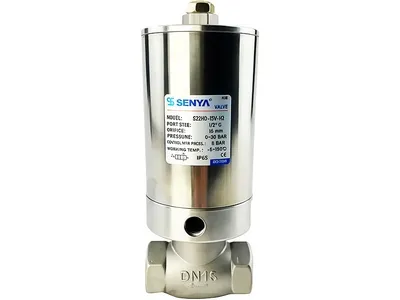

Пневматические клапаны 2/2-ходовые из нержавеющей стали
- Прямого действия / с пневматическим приводом двустороннего действия
- Размер присоединения: 1/8"–2"
- Температура рабочей среды: −5°C…80°C (до 120°C опционально)
- Рабочее давление: 0–3,0 МПа
- Рабочие среды: воздух, вода, масло, газ, пар
Пневматические клапаны серии S22HD относятся к категории клапанов повышенной безопасности и специально разработаны для эксплуатации в опасных и потенциально взрывоопасных средах. Корпус из нержавеющей стали сочетает компактные габариты с высокой механической прочностью и поддерживает несколько уровней рабочего давления. Использование пневматического управления полностью исключает риск воспламенения, связанный с электрическими компонентами. Высокоточная механическая обработка и многослойная система уплотнений обеспечивают стабильную работу, высокую надежность и длительный срок службы даже в тяжелых условиях эксплуатации.
- Корпус клапана выполнен из нержавеющей стали, устойчивой к кислотам, щелочам и высоким температурам
- Три диапазона рабочего давления для точного подбора под систему: 0–10 бар, 0–20 бар, 0–30 бар
- Компактная конструкция позволяет устанавливать клапан в ограниченном пространстве без потери пропускной способности и скорости срабатывания
- Современная система уплотнений предотвращает проникновение рабочей среды и поддерживает различные материалы уплотнений (NBR, PTFE)
- Простая и надежная конструкция облегчает обслуживание и обеспечивает длительную непрерывную работу
Пневматический клапан соответствует требованиям взрывозащиты и устойчивости к внешним воздействиям и предназначен для работы в средах с горючими или взрывоопасными веществами, включая:
- оборудование нефтегазовой отрасли
- химические производства
- горнодобывающую технику
- системы перекачки и хранения топлива
- LNG-станции
- нефтехимические комплексы

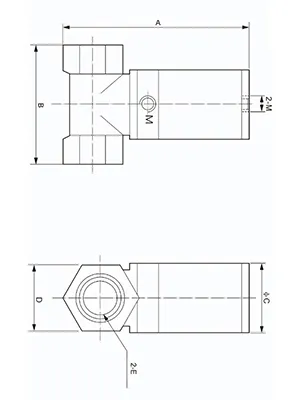

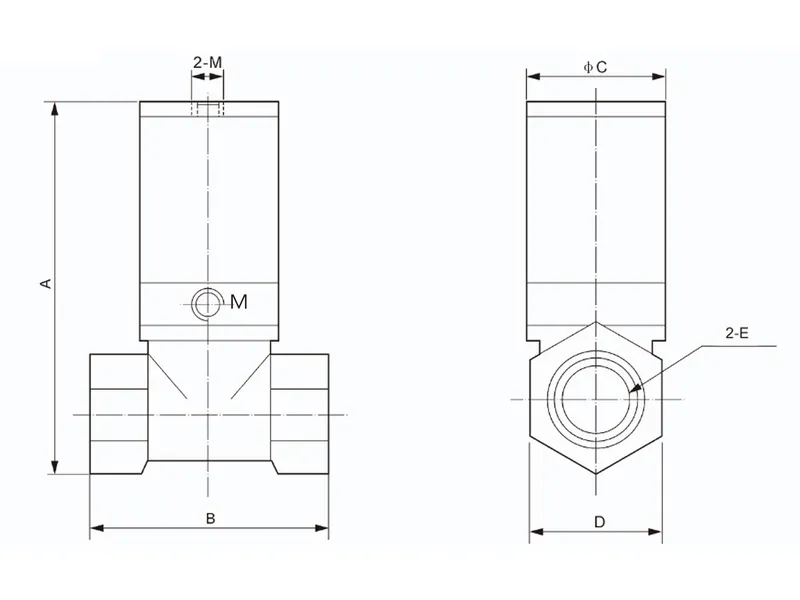

| Размер присоединения | A | B | C | D | E | M |
| 1/4" (1/8") | 98 | 45 | 28 | 24 | 1/4" (1/8") | 1/8" |
| 3/8" | 98 | 45 | 28 | 24 | 3/8" | 1/8" |
| 1/2" | 108 | 55 | 32 | 27 | 1/2" | 1/8" |
| 3/4" | 112 | 65 | 32 | 33 | 3/4" | 1/8" |
| 1" | 136 | 75 | 38 | 42 | 1" | 1/8" |
| 1"-1/4" | 156 | 85 | 55 | 49 | 1-1/4" | 1/8" |
| 1"-1/2" | 167 | 99 | 55 | 57 | 1-1/2" | 1/8" |
| 2" | 192 | 115 | 68 | 68 | 2" | 1/8" |
| Категория |
|
||
| Принцип работы | прямого действия | Размер присоединения | 1/8"–2" |
| Серия | S22HD | Функция | Двустороннего действия / нормально закрытый |
| Материал корпуса | SUS304 (316 опционально) | Электрическое подключение | не требуется |
| Метод управление | пневматическое управление | Класс защиты | IP65 |
| Рабочее лавление | 0–3.0МПа | Тип монтажа | с использованием кронштейна |
| Материал уплотнений | NBR, PTFE | Рекомендуемое положение установки | горизонтальное |
| Температура рабочей среды | от -5°C до 80°C (120℃ опционально) | Тип резьбы | BSP, NPT |
- Высокая рентабельность: низкая стоимость продукции за счет массового производства, экономия 30-50% по сравнению с закупкой зарубежных аналогов;
- Изготовление под заказ: разработка по вашим чертежам и образцам (например, высокотемпературные или взрывозащищенные решения);
- Визит на производство: мы рады видеть наших заказчиков на заводе для ознакомления с процессом производства и процедурами контроля качества.
