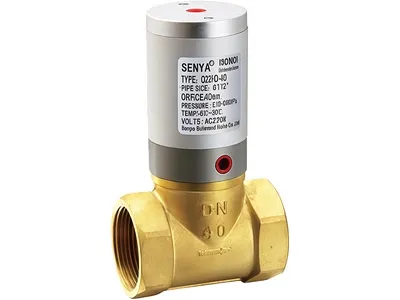

Серия Q22HD
Пневматические клапаны 2/2-ходовые, латунные
- Прямого действия / двустороннего действия
- Размер присоединения: 1/8"–1"
- Температура рабочей среды: от −5°C до 80°C (до 120°C опционально)
- Рабочее давление: 0–1,0 МПа
- Рабочие среды: воздух, вода, масло, газ
Пневматические клапаны серии оснащены уникальной двухпортовой конструкцией, обеспечивающей как боковой, так и верхний выпуск, что позволяет оптимизировать поток среды при установке в ограниченном пространстве. Клапан соответствует международным требованиям к оборудованию для взрывоопасных сред и обеспечивает безопасную эксплуатацию. Простая конструкция облегчает обслуживание и делает серию Q22HD надежным решением для пневматического управления в условиях, где применение традиционных клапанов затруднено или небезопасно. Q22HD
Преимущества
- Компактный пневматический привод с резьбовыми портами сверху и сбоку для минимальных монтажных габаритов
- Несколько вариантов материалов уплотнений (NBR, PTFE) для различных температурных режимов (80°C / 100°C / 180°C)
- Полностью пневматическое управление без электрических компонентов — безопасно для взрывоопасных зон
- Простая конструкция обеспечивает легкое обслуживание, быструю проверку и замену внутренних элементов
- Низкое пусковое давление и высокая чувствительность закрытия гарантируют надежную герметизацию и свободный проход среды
- Возможность установки под любым углом, стабильное двухстороннее уплотнение независимо от направления потока
- Оптимизированный канал потока и система выпуска снижают обратное давление и повышают скорость срабатывания
Применение
- оборудование нефтегазовой отрасли
- горнодобывающая техника
- морские и судовые системы
- мобильная техника и транспортные средства
- пищевое и фармацевтическое оборудование
- промышленное моечное оборудование
- нефтехимическая и металлургическая промышленность
- распылительные системы

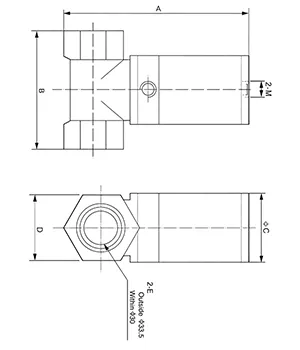

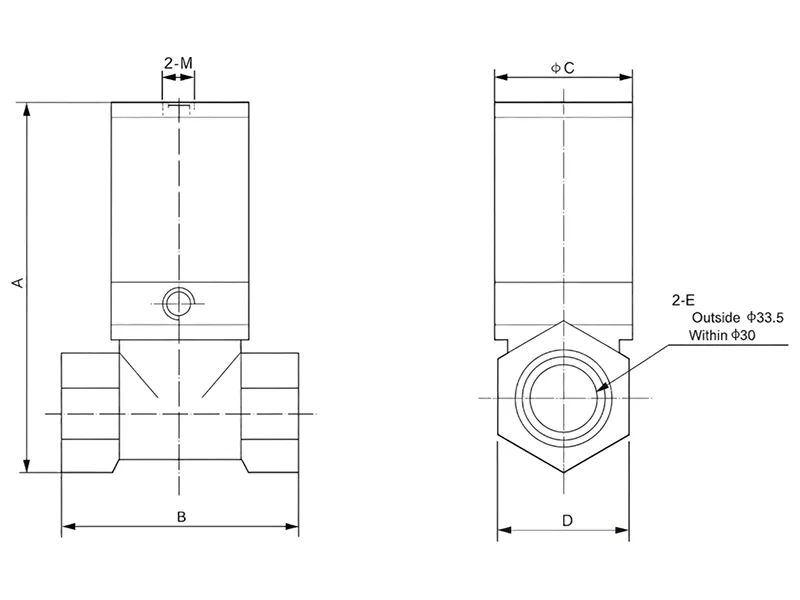

Размеры (мм)
| Модель | A | B | C | D | M | E | Масса (г) |
|
|
96 | 47 | 31 | 26 | G1/8 | G1/2 | 250 |
|
|
102 | 54 | 31 | 33 | G1/8 | G3/4 | 330 |
|
|
115 | 66 | 38 | 39.5 | G1/8 | G1 | 490 |
|
|
143 | 77 | 46 | 48 | G1/8 | G111/4 | 820 |
|
|
160 | 86 | 56 | 54 | G1/8 | G111/2 | 1050 |
|
|
182 | 116 | 69 | 67 | G1/8 | G2 | 1680 |
Характеристики
| Категория |
|
||
| Принцип действия | прямого действия | Размер присоединения | 1/8"–1" |
| Серия | Q22HD | Функция | двустороннего действия |
| Материал корпуса | Brass | Электрическое подключение | не требуется |
| Метод управление | пневматическое управление | Класс защиты | IP65 |
| Рабочее давление | 0-1.0MPa | Тип монтажа | с использованием кронштейна |
| Материал уплотнений | NBR, PTFE | Рекомендуемое положение установки | горизонтальное |
| Температура среды | от -5°C до 80°C (120℃ опционально) | Тип резьбы | BSP, NPT |
Почему выбирают SENYA?
- Высокая рентабельность: низкая стоимость продукции за счет массового производства, экономия 30-50% по сравнению с закупкой зарубежных аналогов;
- Изготовление под заказ: разработка по вашим чертежам и образцам (например, высокотемпературные или взрывозащищенные решения);
- Визит на производство: мы рады видеть наших заказчиков на заводе для ознакомления с процессом производства и процедурами контроля качества.
